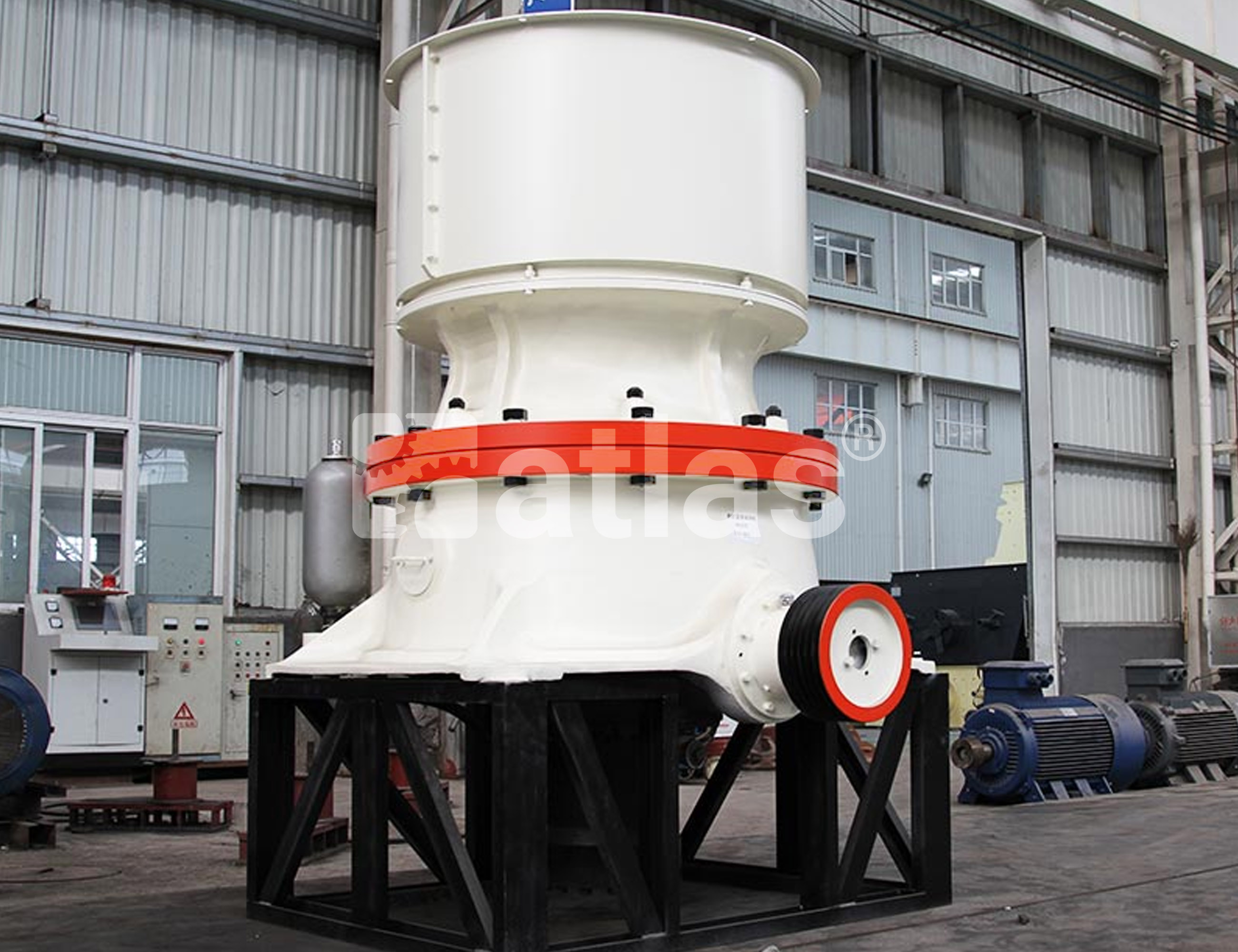

CHANCADORA DE CONO DE CILINDRO

SERIE CHV

La chancadora de cono hidráulicas de un solo cilindro siempre se adapta a sus requisitos de producción específicos en la segunda, tercera y cuarta etapa de trituración. Tienen las ventajas de varias selecciones de cavidades, estructura estable y carreras ajustadas, reúne tecnologías mecánicas, hidráulicas, de automatización y de control inteligente.

Materiales aplicables : minerales y rocas duros y semiduros, como mineral de hierro, mineral de cobre, piedra caliza, cuarzo, granito y arenisca.

CARACTERÍSTICAS

La trituradora de cono hidráulica tiene soportes en los extremos superior e inferior del eje principal, que pueden soportar mayor fuerza de trituración y carrera.

Sistema de sellado y a prueba de polvo.

Estación de lubricación hidráulica integrada.

El sistema de transmisión utiliza un engranaje cónico en espiral, que es fiable, estable, silencioso y duradero.

DATOS TÉCNICOS

Modelo	Tipo de cavidad	Tamaño máximo de entrada de alimentación (mm)	Apertura de descarga mínima (mm)	Capacidad (t/h)	Potencia máxima instalada (kw)
CSV420	S1 Extragrueso	240	22	85-170	90
CSV420	S2 Medio grueso	200	19	70-130
CHV420	H1 Fino	135	10	45-130
	H2 Medio fino	65	8	35-80
	H3 Extrafino	38	4	27-60
CSV430	S1 Extragrueso	360	25	120-345	160
	S2 Medio grueso	300	22	105-305
	S3 Extragrueso	235	19	90-275
CHV430	H1 Fino	185	13	60-210
	H2 Medio fino	90	10	65-165
	H3 Extrafino	50	6	48-105
CSV440	S1 Extragrueso	450	35	255-605	250
	S2 Medio grueso	400	29	215-515
	S3 Extragrueso	300	25	190-490
CHV440	H1 Fino	215	16	110-395
	H2 Medio fino	110	13	115-340
	H3 Extrafino	70	8	90-225
CSV660	S1 Extragrueso	560	41	355-1050	315
CSV660	S2 Medio grueso	500	38	305-895
CHV660	H1 Fino	275	16	170-665
	H2 Medio fino	135	16	190-505
	H3 Extrafino	65	13	205-320

Parámetros técnicos de la trituradora de cono grueso

Modelo	CSV420			CSV430			CSV440			CSV660
Tipo de cavidad		S1 (Extragrueso)	S2 (medio grueso)	S1 (Extragrueso)	S2 (medio grueso)	S3 (grueso)	S1 (Extragrueso)	S2 (medio grueso)	S3 (grueso)	S1 (Extragrueso)	S2 (medio grueso)
Tamaño de salida del lado cerrado	19		70			90
	22	85	75-95		105	95-125
	25	90-115	80-130	120	115-145	105-170			190
	29	100-160	90-115	135-175	125-200	115-220		215	205-270
	32	105-170	95	140-230	130-255	120-235		230-300	220-345
	35	110-145		150-295	140-270	125-250	255	245-385	230-435
	38	115		160-310	145-285	135-265	270-355	260-485	245-465		305
	41			170-330	155-305	140-275	285-450	270-515	260-490	335	320-420
	44			175-345	165-265	150-245	300-565	285-450	270-430	350-460	340-620
	48			190-310	175	160	320-605	305-400	290-380	375-590	360-755
	51			195-260			335-525	300	305	390-720	375-790
	54			205			350-460			410-860	395-825
	60									445-930	425-895
	64									465-980	450-825
	70									500-1050	480-635
	76									535-985

Parámetros técnicos de la trituradora de cono fino

Modelo		CHV420			CHV430			CHV440			CHV660
Tipo de cavidad		H1 (fino)	H2 Medio fino	H3 (Extra fino)	H1 (fino)	H2 Medio fino	H3 (Extra fino)	H1 (fino)	H2 Medio fino	H3 (Extra fino)	H1 (fino)	H2 Medio fino	H3 (Extra fino)
Tamaño de salida del lado cerrado	4			27-35
	6			30-50			48-80
	8		35-45	31-55			50-85			90-135
	10	45	38-75	32-80		65-85	53-90			95-180
	13	50-85	40-80	35-50	68-110	70-135	56-100		115-190	100-195			205-295
	16	52-95	45-75	38	75-150	75-145	60-104	110-200	120-280	110-120	170	190-295	220-320
	19	58-100	50-60		80-165	80-155	65-105	120-280	100-300	115-225	185-340	205-440	235-300
	22	60-105			85-175	85-165	70-95	125-295	140-320	125-240	195-440	215-470	250--290
	25	63-115			90-185	90-155	75	135-315	150-340	135-255	210-465	230-500
	32	75-130			100-210	100		155-360	170-285	150-210	235-550	265-505
	38				110-210			170-390	185		260-605	290-405
	44							185-385			285-665
	51										315-515
	57
	64
	70
